دروس مجال الظواهر الكهربائية

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل  رسالة [صفحة 1 من اصل 1]

1 دروس مجال الظواهر الكهربائية في الإثنين يوليو 13, 2015 5:45 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 1



الشحنة الكهربائية 1(التكهرب)

الوضعية التعليمية
لاحظ رجل مرة  انه لما يمشط شعره ان الشعر ينجذب و يلتصق بالمشط كما تحدث له هذه الظاهرة في الملابس البوليسترية (قماش غير صوفي) عندما  ينزعها او يلمسها فاحتار في هذه الظاهرة الغريبة وماهو سببها

برايك ماهو سبب حدوث هذه الظاهرة علميا ؟







1-مفهوم ظاهرة التكهرب
ناخذ مسطرة وندلكها بالقماش ثم نقرب من كاشف كهربائي




الملاحظة
ان صفحتي الكاشف انفرجت بسبب وجود شحنات كهربائية
النتيجة
نقول ان المسطرة قد تكهربت اي اصبحت تملك شحنة كهربائية في سطحها المدلوك
وهذا ما يسمى بظاهرة التكهرب او الشحنة الكهربائية

2-انواع التكهرب

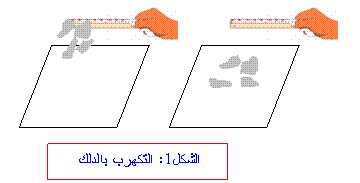

*التكهرب بالدلك
النشاط
ندلك مسطرة او انبوب بلاستيكي بواسطة قطعة صوف او قماش  ثم نقرب من قصاصات الورق




[rtl][/rtl]






















الملاحظة
انجذاب الاوراق الى المسطرة

الاستنتاج
يمكن ان يتكهرب او يشحن جسم بواسطة عملية الدلك

*التكهرب باللمس
النشاط
ندلك جسم اوانبوب بالقماش  قيصبح مشحون  ثم نقرب من كرية معلقة حتى التلامس بينهما







الملاحظة
ان الكرية  اكتسبت شحنة كهربائية من الانبوب بسبب التلامس
الاستنتاج
يمكن ان يتكهرب او يشحن جسم بواسطة التلامس مع جسم اخر مشحون






*التكهرب بالتاثير
النشاط
ندلك انبوب قيصبح مشحون ثم نقرب من كاشف كهربائي بدون لمسه












الملاحظة
حدوث انفراج بين الصفيحتين بسبب التكهرب

الاستنتاج
يمكن ان يكهرب جسم او يشحن عن طريق التاثير فقط اي بدون تلامس

عروض حول الموضوع


التكهرب

فيديو التكهرب

مجموعة من الفلاشات خاصة بالتكهرب





عدل سابقا من قبل Admin في الخميس سبتمبر 17, 2015 12:11 pm عدل 24 مرات

http://cem200.ahlamontada.net

2 رد: دروس مجال الظواهر الكهربائية في الإثنين يوليو 13, 2015 5:45 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 2



الشحنة الكهربائية 2(التكهرب)

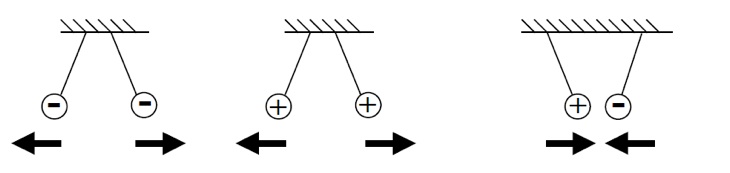

1-الافعال المتبادلة بين شحنتين كهربائتين (التجاذب و التنافر)

النشاط
نقرب من انبوب  مشحون من الزجاج انبوب  اخر مشحون من الزجاج كذلك
ثم نفرب من انبوب  مشحون من الزجاج اخر مشحون من الايبونيت





د





الملاحظة
انه يحدث في الخالة الاولى تباعد و تنافر بين الانبوبين لانهما من نفس المادة ومشحونين  اي نفس الشحنة اما في الحالة الثانية يحدث بينهما تقارب او تجاذب لانهما ليس من نفس المادة و مشحونين اي ليس من نفس الشحنة

الاستنتاج
يحدث التنافر دائما بين جسمين مشحونين بشحنة كهربائية متشابهة و يحدث التجاذب دائما بين جسمين مشحونين بشحنة كهربائية مختلفة




2-انواع الشحنات الكهربائية
النشاط
اعادة التجربة السابقة
الملاحظة
انه يحدث  التجاذب عند وجود شحنتين مختلفتين  للتميز بينهما هناك شحنة موجبة وشحنة سالبة

الاستنتاج
هناك نوعان من الشحنات الكهربائية
*شحنة كهربائية موجبة مثل شحنة الزجاج و شحنة كهربائية سالبة مثل شحنة الايبونيت

  ملاحظة
يحدث بين شحنتين من نفس النوع موجبة موجبة او سالبة سالبة تنافر و يحدث بين شحنتين مختلفتين في النوع موجبة سالبة او سالبة موجبة تجاذب








3-الشحن بالموجب و الشحن بالسالب

جميع الاجسام تكون في الحالة العادية متعادلة كهربائيا اي عدد الشحنات السالبة= عدد الشحنات الموجبة و عند عملية التكهرب اما الجسم يفقد  شحنات سالبة فيصبح مشحون بالموجب لان عدد الشحنات الموجبة يصبح اكثر من السالبة او يكتسب شحنات سالبة فيصبح مشحون بشحنة سالبة لان عدد الشحنات السالبة يكون اكثر من الموجبة

ملاحظة
عند عملية التكهرب فان الاجسام اما تقفد شحنات سالبة او تكتسب شحنات سالبة لان الشحنات الموجة لا تفقد ولا تكتسب





عروض حول الموضوع

الشحنة الكهربائية


الشحنة الكهربائية






التجاذب و التنافر


http://itarride.chez-alice.fr/simul_anim/2electr2.swf



عدل سابقا من قبل Admin في السبت سبتمبر 19, 2015 10:20 am عدل 22 مرات

http://cem200.ahlamontada.net

3 رد: دروس مجال الظواهر الكهربائية في الثلاثاء يوليو 14, 2015 5:27 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 3



الشحنة الكهربائية 3 (التكهرب)

1-تقسير ظواهر التكهرب
*تفسير ظاهرة التكهرب بالدلك
قبل عملية الدلك يكون الجسمان متعادلات كهربائيا اي عدد الشحنات السالبة= عدد الشحنات الموجبة وواثناء  عملية الدلك اي الاحتكاك تنتقل الشحنات السالبة من الجسم الاول الى الثاني وبالتالي يصبح الجسمين مشحونين فالاول يفقد الشحنات السالبة فيصبح مشحون بالموجب و الثاني يكتسب الشحنات السالبة فيصبح مشحون بالسالب













2-تفسير ظاهرة التكهرب باللمس

عندما يلمس جسم مشحون  بشحنة موجبة  يجعل الجسم الاخر المتعادل  كهربائيا شحناته السالبة تنتقل نحو الجسم المشحون بالموجب  لان الشحنتين مختلفتين وبالتالي  يصبح الجسم الثاني المتعادل مشحون بشحنة موجبة  بعدما تصبح شحناته الموجبة اكثر من السالبة
او

عندما يلمس جسم مشحون  بشحنة سالبة  جسم اخر متعادل   كهربائيا فان الشحنات السالبة في الجسم المشحون تنتقل الى الجسم المتعادل كهربائيا وبالتالي يصبح مشحون بشحنة سالبة بعدما تصبح الشحنات السالبة اكثر من الموجبة








3-تفسير ظاهرة التكهرب بالتاثير
عندما نقرب جسم مشحون بالموجب من جسم اخر متعادل كهربائيا فان الشحنات الموجبة في الجسم الاول تؤثر على اشحنات السالبة في الجسم الثاني وبالتالي تنجذب و تتشكل في جهة واحدة و يصبح الجسم مشحون و اما عندما نقرب جسم مشحون بالسالب من جسم اخر متعادل كهربائيا فان الشحنات السالبة في الجسم الاول تؤثر على الشحنات السالبة في الثاني قتبتعد و تتنافر وتبقى الشحنات الموجبة فقط ومنه يصبح الجسم مشحون بشحنة موجبة






4-النواقل و العوازل الكهربائية
التفسير
تنقل الاجسام الناقلة الشحنة الكهربائية لان شحناتها السالبة يمكنها ان تتحرك و بالتالي هي التي تنقل الكهرباء اما الاجسام العازلة فان شحناتها السالبة مقيدة ولا تتحرك وبالتالي لا يمكنها ان تنقل الكهرباء












عروض حول الموضوع








17 medias


القوة الكهربائية




كاشف كهربائي (كهرمتر)




تأثير كهرساكن




تفسير ظواهر التكهرب







http://www2.cegep-ste-foy.qc.ca/freesite/fileadmin/users/29/NYB/Theorie/electroscope.sw






http://www.ostralo.net/3_animations/swf/electrisation_influence_electroscpe.swf









http://www.ostralo.net/3_animations/swf/electrisation_influence_boule.swf






http://www2.cegep-ste-foy.qc.ca/freesite/fileadmin/users/29/NYB/Theorie/chargecontact.swf


http://www2.cegep-ste-foy.qc.ca/freesite/fileadmin/users/29/NYB/Theorie/induction.swf


http://www2.cegep-ste-foy.qc.ca/freesite/fileadmin/users/29/NYB/Theorie/contactdiff.swf




http://itarride.chez-alice.fr/simul_anim/electro2.swf



عدل سابقا من قبل Admin في السبت سبتمبر 19, 2015 10:17 am عدل 29 مرات

http://cem200.ahlamontada.net

4 رد: دروس مجال الظواهر الكهربائية في الثلاثاء يوليو 14, 2015 6:08 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 4



نموذج مبسط للذرة




1-النموذج الكوكبي للذرة
*نموذج طومسون 1898م
اكتشف العالم طومسون سنة 1897 م الالكترون ومنه اقترح نموذجا للذرة هو عبارة عن كرة موجبة الشحنة تسبح فيها الكترونات سالبة

2-نموذج روذرفورد
1911م


اقترح العالم روذرفورد سنة 1911 م نموذجا جديدا للذرة بعد اجراء تجارب  تتكون منه الذرة من نواة و بها برتونات ذات شحنة موجبة و تدور حولها الكترونات ذات شحنة سالبة







2-مكونات الذرة
*نواة مركزية و توجد في مركز الذرة
*الكترونات وتدور حول النواة في مدارات خاصة ذات شحنة سالبة
*بروتونات توجد داخل النواة  ذات شحنة موجبة








3-وحدة الشحنة الكهربائية
وهي الكولون نسبة للعالم كولومب مكتشف القوى الكهربائية ورمزها  C
شحنة الالكترون =  1.6x10-19 C-
شحنة البروتون =
1.6x10-19 C

4-الذرة المتعادلة كهربائيا
*في كل ذرة يوجد عدد الالكترونات = عدد البرتونات
*في كل ذرة شحنة الالكترون  سالبة و شحنة البرتون موجبة

الاستنتاج
كل ذرة تكون متعادلة كهربائيا لان عدد الالكترونات ذات شحنة سالبة= عدد البروتونات ذات شحنة موجبة





امثلة
ذرة الليثيوم فيها 3 الكترون = 3 بروتون

متعادلة
لان 0=3-3+
ذرة الكربون فيها 6 الكترون= 6 بروتون

متعادلة
لان 0=6-6+
ذرة الفوسفور فيها 15 الكترون = 15 بروتون

متعادلة
لان 0=15-15+



عروض حول الموضوع

النموذج المبسط للذرة


نبذة تاريخية للذرة






النموذج المبسط للذرة

توزيع الإلكترونات...


[*]
الشحنات الكهربية

























[*]


[*]
الشحنة الكهربائية والكهربية الساكنة











































[*]






نموذج الذرة



[*]
نماذج الذرة



[*]http://www.paraschool.com/animations/college/flash/3_phch_atom_modelsatome.swf


http://physikos.free.fr/file/1-3eme/3eme-chimie/chapitre2-atomes-ion-et-conduction/animation/structure_atome%20ostralo%20TB.swf


http://physikos.free.fr/file/1-3eme/3eme-chimie/chapitre2-atomes-ion-et-conduction/animation/rutherford%20experience%20anglais.swf



http://physikos.free.fr/file/1-3eme/3eme-chimie/chapitre2-atomes-ion-et-conduction/animation/Ion_NaA.swf



http://physikos.free.fr/file/1-3eme/3eme-chimie/chapitre2-atomes-ion-et-conduction/animation/Atome-Ion_Na.swf




http://physikos.free.fr/file/1-3eme/3eme-chimie/chapitre2-atomes-ion-et-conduction/animation/Atome_Cl.swf



عدل سابقا من قبل Admin في الخميس أكتوبر 01, 2015 4:37 pm عدل 15 مرات

http://cem200.ahlamontada.net

5 رد: دروس مجال الظواهر الكهربائية في الأحد يوليو 19, 2015 5:27 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 5



التوتر و التيار الكهربائيان المتناوبان 1

الوضعية التعليمية
عندما ادار طفل دراجته الهوائية بواسطة الدواس في الليل لاحظ توهج المصباح لما دار دينامو الدراجة المتصل بالعجلة الخلفية ولا يتوهج عندما لا يدور  فاندهش كيف يمكن للدينامو جعل المصباح يتوهج عندما يدور فقط

برايك كيف يمكن للدينامو ان يجعل المصباح يتوهج ؟





1-انتاج تيار متحرض  (التحريض الكهرومغناطيسي)


النشاط
نقوم بتحريك مغناطيس امام وشيعة متصلة بجهاز غلفانومتر











الملاحظة
انحراف مؤشر جهاز الغالفانومتر دليل على وجود تيار كهربائي محرض

الاستنتاج
عند تحريك مغناطيس امام وشيعة او تحريك وشيعة امام مغناطيس  يتولد لنا تيار كهربائي متحرض وتسمى بظاهرة التحريض الكهرومغناطيسي



2-طبيعة التيار المتحرض
النشاط
نحرك مغناطيس امام وشيعة متصلة بجهاز راسم الاهتزاز المهبطي


الملاحظة
ان راسم الاهنزاز المهبطي يبين لنا في شاشته بيان لخط على شكل منحني اي متغير و غير ثابت

الاستنتاج
ان التيار الكهربائي المتحرض هو تيار كهربائي متناوب وسمي متناوب لانه متغير و غير ثابت

 عروض حول الموضوع






فلاش إنتاج التيار الكهربائي



عرض الكهرومغناطيس


التحريض الكهرو مغناطيسي


فلاش التحريض الكهرومغناطيسي







ظاهرة التحريض




http://physiquecollege.free.fr/physique_chimie_college_lycee/troisieme/electricite/aimant_bobine_alternateur_production_tension_alternative.htm



https://phet.colorado.edu/sims/html/faradays-law/latest/faradays-law_en.html

http://www4b.ac-lille.fr/~jmacebruay/IMG/swf/alternateur.swf




http://physiquecollege.free.fr/physique_chimie_college_lycee/troisieme/electricite/aimant_bobine_alternateur_production_tension_alternative.htm


http://physikos.free.fr/file/1-3eme/3eme-electricite/3eme-elec-chap%201%20production%20energie%20elec/animation/03-produ.swf



عدل سابقا من قبل Admin في الخميس أكتوبر 01, 2015 11:36 am عدل 19 مرات

http://cem200.ahlamontada.net

6 رد: دروس مجال الظواهر الكهربائية في الأحد يوليو 19, 2015 6:59 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 5



التوتر و التيار الكهربائيان المتناوبان 2


1-مكونات دينامو الدراجة
النشاط نقوم بفك دينامو الدراجة و معاينة عناصره ودورها





الملاحظة
انه يتكون اساسا من مغناطيس قابل للدوران ووشيعة متبتة و عجلة مسننة و محور للدوران ومرابط الدينامو

الاستنتاج
يتكون دينامو الدراجة من المكونات التالية






1-طريقة عمل الدينامو
النشاط
نربط دينامو دراجة مع مصباح صغير ثم ندير الدينامو
الملاحظة
توهج المصباح لانه يحدث دوران المغناطيس داخل الوشيعة
الاستنتاج
يعتمد عمل الدينامو على ظاهرة التحريض الكهرومغناطيسي لانه يدور فيها مغناطيس داخل وشيعة

[size=32][/size]

ملاحظة
هناك نوعان من الدينامو
*دينامو فيه المغناطيس يدور و الوشيعة ثابتة



*دينامو الوشيعة تدور و المغناطيس ثابت





عروض حول الموضوع

http://physikos.free.fr/file/1-3eme/3eme-electricite/3eme-elec-chap%201%20production%20energie%20elec/animation/dynamo%20de%20velo.swf



عدل سابقا من قبل Admin في الخميس أكتوبر 01, 2015 11:30 am عدل 1 مرات

http://cem200.ahlamontada.net

7 رد: دروس مجال الظواهر الكهربائية في الأحد يوليو 19, 2015 7:14 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 6



التوتر و التيار الكهربائيان المتناوبان 3

الوضعية التعليمية

عندما جرب طفل محرك كهربائي صغير بواسطة بطارية لاحظ انه ينعكس دورانه عندما يعكس النواقل في اقطاب البطارية اما محرك ضخ المياه  عندما يعكس التوصيل في الماخذ الكهربائي لا ينعكس الدوران فاحتار لماذا  يحدث هذا الاختلاف
برايك ماهو سبب اختلاف الدوران في الحالتين ؟







1-خصائص التيار الكهربائي
*التيار الكهربائي المستمر
النشاط
نركب دارة كهربائية من مولدين متعاكسين للتيار المستمر و مصباح و صمامين ضوئيين  متعاكسين وقاطعة دات اتجاهين  كما في الشكل





الملاحظة
في حالة وضع القاطعة في 1 ان الصمام الاول يتوهج و الثاني لا يتوهج لان التيار  خرج من المولد الاول ومر عبر الصمام الاول من جهة القطب الموجب  وعند وضع القاطعة في 2 فان الصمام الثاني يتوهج و الاول لا يتوهج لان التيار خرج من المولد الثاني ومر عبر الصمام الثاني من جهة القطب الموجب

الاستنتاج
للتيار الكهربائي المستمر اتجاه واحد يكون دائما من القطب الموجب الى القطب السالب




*التيار الكهربائي المتناوب
النشاط

نركب دارة كهربائية من مولد للتيار المتناوب  و مصباح و صمامين ضوئيين  متعاكسين وقاطعة دات اتجاهين  كما في الشكل





الملاحظة
انه عند وضع القاطعة في 1 او 2  فان الصمامين يضيئان لان التيار يمر مرة في الصمام الاول ومرة في الصمام الثاني باتجاهين متعاكسين

الاستنتاج
للتيار المتناوب اتجاهين متعاكسين

عروض حول الموضوع


فلاش التيار المتناوب


التيار المتناوب و التيار المستمر


[size=24]عرض التيار المتناوب


[/size]


AC/DC


التوتر المتناوب

http://maclasseenligne.fr/physique/index.php/niveau3eme/e2-tensions-variables



عدل سابقا من قبل Admin في الخميس أكتوبر 01, 2015 6:26 pm عدل 10 مرات

http://cem200.ahlamontada.net

8 رد: دروس مجال الظواهر الكهربائية في الإثنين يوليو 20, 2015 11:35 am

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 5



التوتر و التيار الكهربائيان المتناوبان 4

1-معاينة التيار الكهربائي
*التيار الكهربائي المستمر
النشاط
نوصل بطارية (تيار مستمر) مع جهاز راسم الاهتزاز المهبطي







الملاحظة
انه يتشكل لنا خط مستقيم افقي يدل على ان التيار المستمر ثابت






الاستنتاج
عند معاينة التيار الكهربائي المستمر نحصل على خط مستقيم يدل على انه تيار ثابت وله اتجاه واحد


*معاينة التيار الكهربائي المتناوب
نوصل تيار المنزل ( تيار متناوب) مع جهاز راسم الاهتزاز المهبطي







الملاحظة
انه تشكل خط منحني على شكل موجة  يدل على ان التيار المتناوب متغير وغير ثابت




الاستنتاج
عند معاينة التيار الكهربائي المتناوب نجد انه خط منحني يدل على ان التيار الكهربائي المتناوب هو تيار غير ثابت وله اتجاه متغير

عروض حول الموضوع





[size=24][size=24]وصف وضبط أولي لراسم الإهتزاز المهبطي


راسم الإهتزاز المهبطي


http://physiquecollege.free.fr/physique_chimie_college_lycee/troisieme/electricite/oscilloscope.htm[/size]
[/size]

http://physiquecollege.free.fr/physique_chimie_college_lycee/troisieme/electricite/frequence_tension_alternative.htm





http://physiquecollege.free.fr/physique_chimie_college_lycee/troisieme/electricite/oscilloscope_U_T.htm


http://physikos.free.fr/file/1-3eme/3eme-electricite/3eme-elec-chap%201%20production%20energie%20elec/animation/02-alter.swf



http://maclasseenligne.fr/physique/index.php/niveau3eme/e3-l-oscilloscope



عدل سابقا من قبل Admin في الخميس أكتوبر 01, 2015 6:27 pm عدل 7 مرات

http://cem200.ahlamontada.net

9 رد: دروس مجال الظواهر الكهربائية في الخميس يوليو 23, 2015 11:10 am

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 6



الامن الكهربائي1


الوضعية التعليمية


بينما كانت الام تريد غسل الملابس في نهاية الاسبوع ولمست الغسالة اصيبت بصدمة كهربائية اما الاب لما اراد توصيل جهاز التلحيم الكهربائي من اجل تلحيم شباك النافذة لاحظ انقطاع التيار الكهربائي في المنزل رغم عدم وجود خلل في الا سلاك او انقطاع كلي للمدينة
1-ماهو سبب اصابة الام بصدمة كهربائية ؟
2-برايك لماذا انقطع التيار الكهربائي في المزل عند مباشرة عملية التلحيم ؟






1-الماخذ الكهربائي


النشاط
نقوم بمعاينة ماخذ كهربائي ثلاثي الاطراف بواسطة كاشف مفك كهربائي










الملاحظة
ان مصباح الكاشف يتوهج في حالة توصيله باحد الاطراف و الطرفين الاخرين لا يتوهج


الاستنتاج
يتكون الماخذ الكهربائي ثلاثي الاطراف من
من طرف يتوهج فيه مصباح الكاشف يسمى طور و طرفان  لايتوهج فيهما المصباح الاول ويكون مناضر لطرف الطور يسمى حيادي و الاخر يكون اسفل او اعلى الطور و الحيادي يسمى توصيل ارضي او ماخذ ارضي





2-معاينة التوتر في الاطراف الثلاثة للماخذ الكهربائي


النشاط
نوصل جهاز فولط متر في الاطراف الثلاثة للماخذ ونسجل النتائج في كل حالة


الملاحظة
ان التوتر بين الطور والحيادي هو 220V  و بين الطور والماخذ الارضي 220V وبين الحيادي و الماخذ الارضي 0V



الاستنتاج
ان سلك الطور هو الذي يكون التوتر فيه مع اي ناقل اخر  220V




عدل سابقا من قبل Admin في السبت أغسطس 15, 2015 6:32 pm عدل 1 مرات

http://cem200.ahlamontada.net

10 رد: دروس مجال الظواهر الكهربائية في الخميس يوليو 23, 2015 11:44 am

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهرالكهربائية



الوحدة التعليمية 6



الامن الكهربائي2


*اخطار التيار الكهربائي
1-الاصابة بصدمة كهربائية
*حالة عدم وجود توصيل ارضي
يصاب الاشخاص عند ملامسة الاجهزة الكهربائية احيانا بصدمة كهرباية مثل الغسالات  و الثلاجات بسبب ان الطور يلمس الهيكل و عدم وجود توصيل ارضي لان التيار الكهربائي ينتقل من الطور الى هيكل الجهاز ثم الى الاشخاص مباشرة عند لمس الهيكل






*حالة تركيب القاطعة في الحيادي
يصاب الاشخاص بصدمة كهربائية عند تركيب مصباح في غمده وملامسة الطور عندما تكون القاطعة مركبة في سلك الحيادي لان التيار الكهربائي ينتقل من الطور الى الاشخاص مباشرة عند لمسه حتى لو كانت القاطعة مفتوحة لانها مركبة في الحيادي والتيار يمر عبر الطور وليس الحيادي





2-استعمال عدة اجهزة كهربائية في ان واحد
تحدث شرارة كهربائية و احتراق الاجهزة الكهربائية  عند استعمال عدد كبير من الاجهزة الكهربائية في ان واحد لان العداد  لم يتحمل شدة التيار الزائدة (شدة التيار في الاجهزة اكبر من شدة التيار التي يتحملها العداد  ) وبالتالي يحدث المشكل بسبب ارتفاع درجة حرارة النواقل




3-ارتفاع شدة التيار الكهربائي

تحدث في بعض الاحيان ارتفاع مفاجئ لشدة التيار الكهربائي اما بسبب خلل في التزويد بالطاقة الكهربائية او الصواعق او حدوث دارة مستقصرة مما يؤدي الى فساد واحتراق الاجهزة الكهربائية لانها لا تتحمل هذه الشدة الزائدة عن ماهو معمول به في بيانتها





*طرق الحماية و الوقاية من اخطار التيار الكهربائي
1-استعمال توصيل ارضي
لحماية الاشخاص و الاجهزة الكهربائية من الصدمات الكهربائية نستعمل التوصيل الارضي الذي يجعل التيار الكهربائي يتسرب الى الارض عند ملامسة جهاز يلمسه سلك الطور  او ناقل الطور ولا ينتقل الى الاشخاص و الاجهزة الكهربائية ومنه نحميه من خطر التيار الكهربائي








2-تركيب القاطعة في الطور
لحماية الاشخاص من الصدمات الكهربائية عند تغيير المصباح وملامسة الطور او ملامسة الطور في النواقل الخاصة بدارة الانارة يجب تركيب القاطعة في الطور وليس الحيادي لانه في هذه الحالة يمكن ان التيار الكهربائي  لا يصل الى جسم الانسان من الطور  مادامت القاطعة مفتوحة ويحميه من خطر التيار الكهربائي

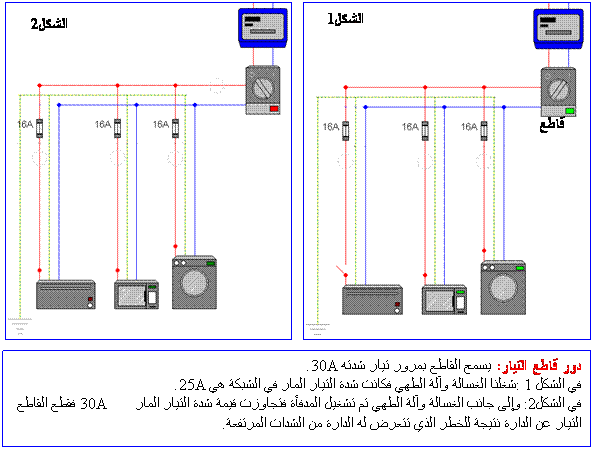

3-استعمال القاطع

لحماية الاجهزة الكهربائية من الشدة الزائدة او الحمولة عند استعمال عدة اجهزة كهربائية في ان واحد اي شدة التيار في الاجهزة اكبر من شدة التيار التي يتحملها العداد
نستعمل القاطع حيث يركب في بداية دارة المنزل مع العداد و بالتالي  يفتح اليا عند وجود شدة زائدة و منه ينقطع التيار الكهربائي ويحمي الاجهزة








4-استعمال المنصهرات
لحماية الاجهزة الكهربائية من ارتفاع شدة التيار الكهربائي او استقصار الدارة نستعمل النصهرات والتي ينقطع السلك الشعيري الموجود بداخلها عند مرور تيار شدته كبيرة و بالتالي ينقطع ولا يمر الى الاجهزة وهكذا نحميها من خطلر التيار الكهربائي و تركب دائما في الطور



مصهري




عروض حول الموضوع


الأمن الكهربائي ووضعيات إدماجية

فلاش الأمن الكهربائي

https://phet.colorado.edu/sims/html/john-travoltage/latest/john-travoltage_en.html




مأخذ أرضي



عدل سابقا من قبل Admin في الجمعة سبتمبر 18, 2015 6:28 pm عدل 4 مرات

http://cem200.ahlamontada.net

11 رد: دروس مجال الظواهر الكهربائية في السبت سبتمبر 12, 2015 6:43 pm

Admin


Admin

http://cem200.ahlamontada.net

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة  رسالة [صفحة 1 من اصل 1]

صلاحيات هذا المنتدى:
لاتستطيع الرد على المواضيع في هذا المنتدى
