وزارة التربية الوطنية
مديرية التربية لولاية البليدة



دروس مجال الظواهر الكهربائية  Ffc88610دروس مجال الظواهر الكهربائية  9MqlqhwfPCyQAAAABJRU5ErkJggg==دروس مجال الظواهر الكهربائية  Ffc88610
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية1

المغانط 1

الوضعية التعليمية
عندما كان طفل يلعب ببوصلة صغيرة لاحظ انها تتجه دائما نحو الشمال الجغرافي للارض رغم انه يحركها في اتجاه اخر اما عندما يقرب منه مغناطيس فانها تتجه نحوه ولا تتحرك نحو الشمال فاحتار في هذه الظاهرة
كيف تفسر اتجاه البوصلة نحو الشمال الارضي ولا تتجه عن استعمال مغناطيس ؟


دروس مجال الظواهر الكهربائية  670px-Use-an-Underwater-Compass-Step-1

1-قطبا المغناطيس
النشاط

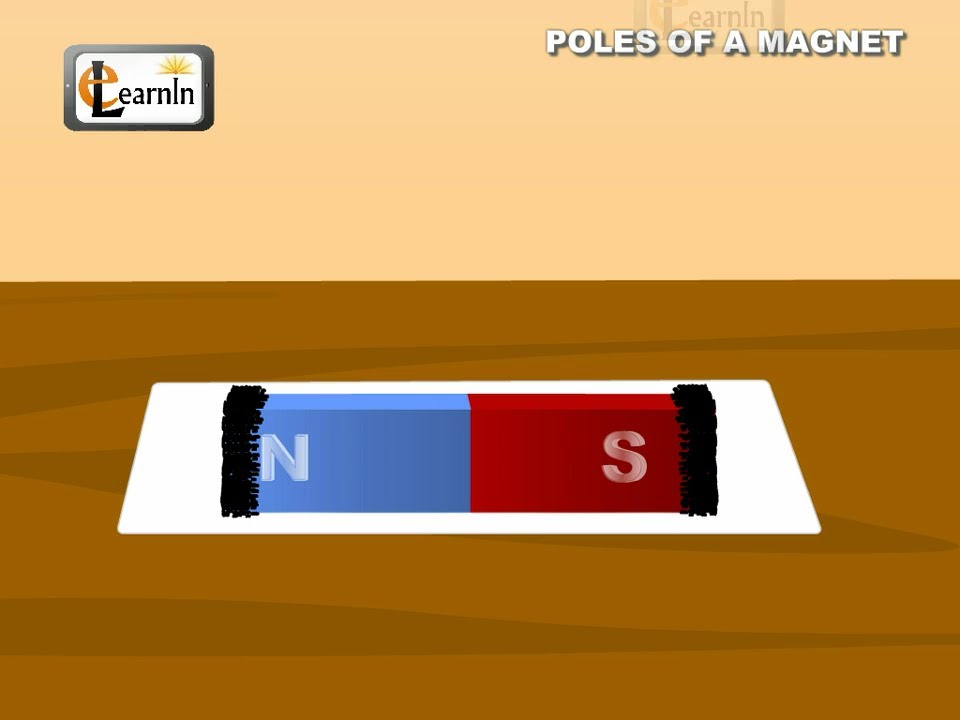

نضع امام مغناطيس كمية من برادة الحديد

دروس مجال الظواهر الكهربائية  Maxresdefault
الملاحظة
تجمع برادة الحديد في طرفي المغناطيس على شكل اقطاب
الاستنتاج
في طرفي كل مغناطيس قطبين


2-تسمية قطبا المغناطيس

النشاط
نضع ابرة مغناطسية  فوق قطعة الفلين تطفو فوق الماء

دروس مجال الظواهر الكهربائية  IMG_0506

الملاحظة
ان الابرة تتجه نحو الشمال الارضي
الاستنتاج
لكل مغناطيس قطبين قطب شمالي  N يلون بالاحمر  و قطب جنوبي S
يلون بالازرق

دروس مجال الظواهر الكهربائية  Aimant

2-ظاهرة التنافر
النشاط
نقرب القطب الشمالي لمغناطبي من القطب الشمالي لمغناطيس اخر او القطب الجنوبي من القطب الجنوبي


دروس مجال الظواهر الكهربائية  Images4



الملاحظة
حدوث بين المعناطسين تباعد و تنافر بسبب تشابه الاقطاب
الاستنتاج
يحدث التنافر او التباعد دائما بين قطبين متشابهين شمالي Nمع شمالي N  او جنوبي S مع جنوبي S


3-ظاهرة التجاذب
النشاط
نقرب قطب القطب الشمالي لمغناطيس من القطب الجنوبي لمعناطيس اخر او العكس
دروس مجال الظواهر الكهربائية  Z

الملاحظة
حدوث بين المغناطسين تقارب و تجاذب بسبب اختلاف الاقطاب
الاستنتاج
يحدث التجاذب او التقارب دائما بين قطبين مختلفين شمالي N مع جنوبي  Sاو جنوبي  S مع شمالي N


دروس مجال الظواهر الكهربائية  Magnet-2


4-انواع المغانط
*المغانط الطبيعية
وهي مغانط استخرجها  الانسان من الارض  على شكل فلزات ومنه اكسيد الحديد المغناطيسي Fe3O4


دروس مجال الظواهر الكهربائية  %D8%A7%D9%84%D9%85%D8%BA%D9%86%D8%B744



دروس مجال الظواهر الكهربائية  %D9%85%D8%BA%D9%86%D8%B7-%D8%B7%D8%A8%D9%8A%D8%B9%D9%8A

*المغانط الاصطناعية
وهي مغانط يتم الحصول عليها بمعالجة خاصة ومنه ما يكون على شكل قضيب مستطيل او على شكل حرف U


دروس مجال الظواهر الكهربائية  %D9%85%D8%BA%D9%86%D8%B76



عروض  حول الموضوع





عدل سابقا من قبل Admin في الإثنين مايو 16, 2016 7:03 pm عدل 10 مرات

http://cem200.ahlamontada.net

2دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الأحد أغسطس 09, 2015 6:38 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية2

المغانط 2
1-الاجسام المغناطسية و غير المغناطسية
النشاط
نقرب من مغناطيس عدة اجسام مختلفة (خشب- بلاستيك-نحاس -حديد-رصاص-الومنيوم)


دروس مجال الظواهر الكهربائية  IMG_4809%5B3%5D


الملاحظة
ان الحديد ينجذب للمغناطيس اما المواد الاخرى لا تنجذب
الاستنتاج
نسمي الاجسام التي تنجذب للمغناطيس بالاجسام المغناطسية و الاجسام التي لا تنجذب للمغناطيس بالاجسام غير المغناطسية او اللامغنطسية

2-اشكال المغانط
النشاط
نضع امامنا عدة اشكال للمغانط

دروس مجال الظواهر الكهربائية  %D9%85%D8%BA%D9%86%D8%B76



دروس مجال الظواهر الكهربائية  Shapes%2Bof%2Bmagnet

الملاحظة
ان هناك مغانط على شكل مستقيم و على شكل حرف U او على شكل حذوة الفرس او على شكل اسواني او على شكل ابرة مغناطسية

الاستنتاج
للمغناطيس عدة اشكال مختلفة منها ما يكون على شكل مستطيل او على شكل حرف U او على شكل حذوة الفرس او على شكل اسطواني او على شكل ابرة مغناطسية

3-استعمال المغانط

1. يتم إستخدامها لبناء المحركات الكهربائية والمولدات الكهربائية التي تحول الطاقة الكهربائية إلى طاقة ميكانيكية والعكس صحيح.

دروس مجال الظواهر الكهربائية  Electric-Motorcycle_html_3699745b
2. كما أنها تستخدم في مكبرات الصوت التي يعمل على تحويل الطاقة الكهربائية إلى طاقة صوتية.

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcQ-9uxB-fxWGqqCe2aHtGNSXU9MJREuW7HZIFMhseNha1jDIGNIjAn8gJux
3. وكما يتم إستخدامها في الأجراس الكهربائية.


دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcTbtIPKbWeGZHaVvi6PnQ-FCvWRNHzUZVr0U5Qbn1Ap9X8Oq9lC0g

4. وكما قد تم إستخدامها في قطارات ماجليف ، ففي قطارات ماجليف يتم إستخدام المغناطيس بشكل فائق على المسارات التي يتحرك عليها القطار و هذه الأنواع من القطارات تعمل على أسس قوة التنافر للمغناطيس.


دروس مجال الظواهر الكهربائية  %D8%A7%D9%84%D9%85%D8%BA%D9%86%D8%A7%D8%B7%D9%8A%D8%B3%D9%8A%D8%A907



5. كما أنها تستخدم لفرز المواد المغناطيسية وغيرها من بقية المواد .


دروس مجال الظواهر الكهربائية  9k=


6. وهي تستخدم أيضاً في شاشات التلفزيون، وشاشات الكمبيوتر، والهواتف وأجهزة التسجيل.

دروس مجال الظواهر الكهربائية  Z



7. و كما يتم استخدامها من قبل الحلوى أو المشروبات الباردة البائعين لفصل الغطاء المعدني من الكثير.
8. وكما يستخدم المغناطيس في الرافعات كذلك .

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcTFIpHBmQgd4hG4uesUh9QuQTtgIBhFjYgNr7Xhxm4dRTVyT0A4

9.  وقد تم إستخدام المغناطيس في ابواب الثلاجات و الخزانات لغلق الابواب اليا

.
دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcRHa4pxA7dtDrTcTVA22AGT2h_fobAtypWeRDB4GR8O9FiIIb1Wqg

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcRaeRpgBymg9dNnAuPjAhnfBYHCeCRo_MgHBU5Qes2NGnVZClqEmg

10. وإن من أكثر إستخدامات المغناطيس أهمية هو البوصلة المغناطيسية التي تستخدم للعثور على الاتجاهات الجغرافية.

دروس مجال الظواهر الكهربائية  9k=



عدل سابقا من قبل Admin في الإثنين أغسطس 10, 2015 7:26 pm عدل 4 مرات

http://cem200.ahlamontada.net

3دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الأحد أغسطس 09, 2015 7:09 pm

Admin


Admin

الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية3

تمغنط الحديد 1

1-التاثير المتبادل بين المغناطيس و قضيب من الحديد (مفهوم التمغنط)
النشاط
نقرب مسمار حديدي من مغناطيس


دروس مجال الظواهر الكهربائية  %25D8%25B5%25D9%2588%25D8%25B1%25D8%25A9%25D9%25A6%25D9%25A8%25D9%25A6%25D9%25A7
الملاحظة
ان المسمار انجذب و التصق بالمغناطيس و اصبح ممغنطا
الاستنتاج
يتمغنط جسم حديدي عند ملامسته مغناطيس و تسمى بظاهرة التمغنط او تمغنط الحديد

2-انواع المغنطة
*المغنطة باللمس
النشاط
نقرب مسمار حديدي حتى يلمس مغناطيس ثم نقرب من المسمار مجموعة من الدبابيس


دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcT7ZED-ZMKf4h2hrtZEebNYJ_QJ3Ms8J5buqvlMSfJvY2OIEbYlNn-k35I

الملاحظة
انجذاب الدبابيس من المسمار و التصاقها اي تمغنطت بسبب لمس المسمار المغناطيس

الاستنتاج
يمكن مغنطة جسم حديدي عن طريق لمسه مغناطيس

*المغنطة بالدلك
النشاط
ندلك مسمار حديدي بواسطة مغناطيس ثم نقرب من المسمار دبابيس

دروس مجال الظواهر الكهربائية  Tamagnot

الملاحظة
انجذاب و التصاق المسامير اي تمغنطها
الاستنتاج
يمكن مغنطة جسم حديدي عن طريق دلكه بمغناطيس

*التمغنط بالتاثير
النشاط
نضع قطعة حديدية او مسمار امام مغناطيس بدون لمسه ثم نحرك المغناطيس


دروس مجال الظواهر الكهربائية  Magnet-7


الملاحظة
ان المسمار يتحرك قليلا لانه تمغنط او تاثر بالمغناطيس
الاستنتاج
بمكن مغنطة جسم حديدي عن طريق التاثير علية بمغناطيس عن قرب بدون لمس

3-الاجسام القابلة للتمغنط و غير قابلة للتمغنط
النشاط
نقرب من مغناطيس عدة اجسام مختلفة (حديد-نحاس-رصاص-الومنيوم-فضة - ذهب )

دروس مجال الظواهر الكهربائية  514_3958_aimant



الملاحظة
ان الحديد فقط هو الذي ينجذب للمغناطيس
الاستنتاج
ان الحديد وانواعه يقبل التمغنط اما المعادن الاخرى فلا تقبل التمغنط

عروض حول الموضوع


[*]دروس مجال الظواهر الكهربائية  IS8050101
المغناطيسات والمغناطيسية




















عدل سابقا من قبل Admin في الخميس مايو 19, 2016 6:54 pm عدل 6 مرات

http://cem200.ahlamontada.net

4دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الإثنين أغسطس 10, 2015 12:30 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية4

تمغنط الحديد 2

1-المغنطة الدائمة
النشاط
نجعل  مغناطيس يلمس قضيب من الفولاذ(نوع من الحديد) ثم نقرب من الضيب برادة الحديد فتنجذب و بعدها ننزع المغناطيس
ان بلاادة الحديد تبقى ملتصقة اي ممغنطة
الاستنتاج
ان الفولاذ يملك  مغنطة دائمة او هو مغناطيس دائم

2-المغنطة المؤقتة
النشاط
نجعل مغناطبي يلمس مسمار حديدي ثم نقرب المسمار من برادة الحديد و بعدها ننزع المغناطيس
الملاحظة
سقوط برادة الحديد لانها فقدت المغنطة
الاستنتاج
ان الحديد يملك  مغنطة مؤقتة فهو مغناطيس مؤقت

3-الكشف عن قطبي قضيب حديدي الممغنط
النشاط
ناخذ قضيب حديدي ممغنط و نقرب منه ابرتين مغناطسيتين  في الطرفين


دروس مجال الظواهر الكهربائية  3am_phys_14-3
الملاحظة
انجذاب الابرة في  الطرف الاول بسبب ظاهرة التجاذب اي اختلاف الاقطاب  و انجذاب الطرف الاخر بسبب ظاهرة التجاذب اي اختلاف الاقطاب
الاستنتاج
لكل جسم ممغنط قطبين قطب شمالي و قطب جنوبي



دروس مجال الظواهر الكهربائية  Satelite_120



عدل سابقا من قبل Admin في الأحد يوليو 03, 2016 4:07 pm عدل 2 مرات

http://cem200.ahlamontada.net

5دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الإثنين أغسطس 10, 2015 6:29 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية5

الحقل المغناطيسي المتولد عن مغناطيس 1

الوضعية التعليمية

عندما كان طفل يلعب بأبرة مغناطسية  و يقربها من مغناطيس فانها تنحرف و تدور و لما يبعدها لا تتحرك و يختلف الامر عن استعمال مغناطيس اخر فاحتار لتفسير هذه الظواهر المغناطسية
برايك كيف تفسر تاثر الابرة المغناطسية عند تقريبها و عدم تاثرها عند ابعادها ؟


دروس مجال الظواهر الكهربائية  Hqdefault
1-مفهوم الحقل او المجال المغناطيسي
النشاط
نضع مغناطيس ثم نقرب و نبعد منه ابرة مغناطسية على مسافة محددة و على محيط المغناطيس




دروس مجال الظواهر الكهربائية  Hqdefault
الملاحظة
ان الابرة المغناطيسية تتاثر في منطقة معينة تحيط بالمغناطيس تسمى الحقل المغناطيسي
الاستنتاج
الحقل المغناطيسي او المجال المغناطيسي هو منطقة او مجال يحيط بالمغناطيس تحدث فيه ظاهرة التمغنط



2-منحى و جهة الحقل المغناطيسي
النشاط
نضع امام مغناطيس عدة ابر مغناطيسية موزعة على كل الحقل ثم نحدد اتجاه كل ابرة و الشكل الذي ترسمه هذه الابر


دروس مجال الظواهر الكهربائية  1
الملاحظة
ان الابرة تكون في كل موضع لها اتجاه معين وهو من القطب الشمالي للمغناطيس الى الجنوبي و لها شكل منحني يحيط بالمغناطيس
الاستنتاج
ان للحقل المغناطيسي للمغناطيس اتجاه معين يكون دائما من القطب الشمالي الى القطب الجنوبي و منحى اتجاهه يكون على شكل خط منحني يحيط بالمغناطيس


دروس مجال الظواهر الكهربائية  2



عروض حول الموضوع




دروس مجال الظواهر الكهربائية  178المغناطيس المستقيم - رقم 1







دروس مجال الظواهر الكهربائية  179المغناطيس المستقيم - رقم 2




دروس مجال الظواهر الكهربائية  180مغناطيس على شكل





http://physikos.free.fr/file/1-3eme/3eme-electricite/3eme-elec-chap%201%20production%20energie%20elec/animation/champ-magnetiqueedumedia.swf



عدل سابقا من قبل Admin في الأربعاء أكتوبر 07, 2015 12:31 pm عدل 10 مرات

http://cem200.ahlamontada.net

6دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الإثنين أغسطس 10, 2015 7:11 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية6

الحقل المغناطيسي المتولد عن مغناطيس 2

1-تجسيد  الحقل المغناطيسي (الطيف المغناطيسي )
النشاط
نضع امام مغناطيس برادة الحديد فوق ورق المقوى ثم نحرك البرادة

دروس مجال الظواهر الكهربائية  Hqdefault


دروس مجال الظواهر الكهربائية  Ch_1_3_3_b

الملاحظة
تشكل برادة الحديد على شكل خطوط  و في منطقة معينة و هذا ما يسمى بالطيف المغناطيسي
الاستنتاج
يمكن تجسيد الحقل المغناطيسي بواسطة برادة الحديد و يكون على شكل خطوط  تحيط بالمغناطيس

دروس مجال الظواهر الكهربائية  222px-Magnet0873

2-الطيف المغناطيسي لمغناطيس مستطيل
النشاط

نضع برادة الحديد امام مغناطيس على شكل مستطيل فوق ورق المقوى ثم نحرك البرادة



دروس مجال الظواهر الكهربائية  Magnet
الملاحظة
تشكل البرادة على شكل خطوط منحنية
الاستنتاج
يكون  الطيف المغناطيسي في مغناطيس على شكل مستطيل على شكل خطوط منحية تحيط بالمغناطيس



دروس مجال الظواهر الكهربائية  Ch_1_3_6_b_1

2-الطيف المغناطيسي لمغناطيس على شكل حرف U
النشاط

نضع برادة الحديد امام مغناطيس على شكل حرف U فوق ورق المقوى ثم نحرك البرادة

دروس مجال الظواهر الكهربائية  Ch_1_3_6_c

الملاحظة
تشكل البرادة على شكل خطوط مستقيمة
الاستنتاج
يكون  الطيف المغناطيسي في مغناطيس على شكل حرف U على شكل خطوط  مستقيمة


دروس مجال الظواهر الكهربائية  Gallery_1238002812

3-خصائص الحقل المغناطيسي
*الاتجاه
وهي خطوط وهمية لها اتجاه دائما من القطب الشمالي الى القطب الجنوبي للمعناطيس
*المنحى
وهو خط وهمي يكون على شكل خطوط اما منحنية او مستقيمة



دروس مجال الظواهر الكهربائية  4_1 دروس مجال الظواهر الكهربائية  4_2

*الحقل
تتغير مساحة الحقل اي تزداد وتنقص مع زيادة و نقصان قوة المغناطيس



دروس مجال الظواهر الكهربائية  Z


دروس مجال الظواهر الكهربائية  2Q==










الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

العمل المخبري 2



الظواهر المغناطيسية


1-المغانط و المعادن
النشاط
نقرب من مغناطيس عدة معادن (حديد-نحاس -الومنيوم-رصاص)


دروس مجال الظواهر الكهربائية  Whatmakesmagpencil


الملاحظة
ان الحديد فقط من ينجذب نحو المغناطيس
الاستنتاج
نقول ان الحديد و انواعه فقط من ينجذب نحو المغناطيس

2-تجسيد الطيف المغناطيسي
النشاط
نضع حول  مغناطيس برادة الحديد


دروس مجال الظواهر الكهربائية  Z
الملاحظة
تموضع  برادة الحديد على شكل معين

الاستنتاج
يمكن تجسيد الحقل المغناطيسي لمغناطسي عن طريق برادة الحديد



3-الكشف عن الحقل المغناطيسي لمغناطيس
النشاط
نضع امام مغناطيس عدة ابر مغناطسية معلومة القطبين تحيط به


دروس مجال الظواهر الكهربائية  3am_phys_16-1

دروس مجال الظواهر الكهربائية  210px-Magnetic_field_near_pole.svg

الملاحظة
انجذاب الابر المغناطسية و تشكلها حول المغناطسي و حدوث تجاذب بين قطبي الابر و المغناطسي

الاستنتاج
يمكن الكشف عن الحقل المغناطيسي لمغناطيس و قطبيه عن طريف الابر المغناطيسية




عروض حول الموضوع










دروس مجال الظواهر الكهربائية  571المغناطيسات




دروس مجال الظواهر الكهربائية  108المجال المغناطيسي الأرضي





http://physikos.free.fr/file/1-3eme/3eme-electricite/3eme-elec-chap%201%20production%20energie%20elec/animation/champ-magnetiqueedumedia.swf



عدل سابقا من قبل Admin في السبت أكتوبر 31, 2015 2:44 pm عدل 14 مرات

http://cem200.ahlamontada.net

7دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الثلاثاء أغسطس 11, 2015 10:08 am

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية7


الحقل المغناطيسي و التيار الكهربائي1


الوضعية التعليمية

في احد الموانئ شاهد طفل الة عملاقة ترفع القطع الحديدية و تحملها بدون ما يربطها العمال بالحبال و عندما تتجه نحو الباخرة تتركها مباشرة بضغط صاحب الالة على زر معين فقط فاندهش كيف يمكن حمل ادوات حديدية بدون ربطها

برايك كيف يمكن تثبيت و ترك مواد حديدية بدون ربطها بهذه الطريقة ؟


دروس مجال الظواهر الكهربائية  3am_phys_18-1
1-مفهوم الحقل المغناطيسي الكهربائي

النشاط
نلف مسمارا حديديا بسللك نحاسي مغلف ثم نصل السلك ببطارية و مصباحا في دارة كهربائية و نفرب المسمار من برادة الحديد او مسمارا اخر


دروس مجال الظواهر الكهربائية  1021

الملاحظة
انجذاب المسامير بسبب تمغنطها  عند مرور التيار و وسقوطها عند توقيف التيار الكهربائي

النتيجة
نقول ان المسمار تمغنط بسبب مرور التيار الكهعربائي و هذا ما يسمى بالتمغنط بالتيار الكهربائي او وجود حقل مغناطيسي كهربائي


2-تجربة ارستد
النشاط
نضع امام ناقل نحاسي غير مغلف ابرة مغناطسية كما في الشكل


دروس مجال الظواهر الكهربائية  Maxresdefault


الملاحظة
حدوث انحراف الابرة عند مرور تيار كهربائي لانها تاثرت بالمغنطة الكهربائية
النتيجة
ينتج حقل مغناطيسي عند مرور تيار كهربائي في ناقل


الاستنتاج
الحقل المغناطيسي الكهربائي هو كل حقل ينتج عن طريق مرور تيار كهربائي في النواقل



دروس مجال الظواهر الكهربائية  3am_phys_18-2


عروض حول الموضوع


دروس مجال الظواهر الكهربائية  184تجربة أورستد



عدل سابقا من قبل Admin في الخميس مايو 19, 2016 6:59 pm عدل 6 مرات

http://cem200.ahlamontada.net

8دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الثلاثاء أغسطس 11, 2015 11:34 am

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

الوحدة التعليمية7


الحقل المغناطيسي و التيار الكهربائي2

1-تجربة لابلاس
النشاط
نصل مع بطارية او مولد للتيار المستمر سلكين متوازيين على شكل سكة نضع فوقهما ناقل قابل للحركة موضوع بين طرفي مغناطيس على شكل حرف U


دروس مجال الظواهر الكهربائية  Hqdefault


الملاحظة
حركة الناقل عند مرور تيار كهربائي بسبب تولد حقل مغناطيسي للتيار و المغناطيس
النتيجة
تنتج قوة محركة كهربائية عند مرور تيار كهربائي في حقل مغناطيسي لمغناطيس


دروس مجال الظواهر الكهربائية  3am_phys_18-3


2-انجاز محرك كهربائي
النشاط
نلف سلك نحاسي مغلف على شكل حلقة حول مسمار و نضعه بين طرفي مغناطيس بحرف  ثم نصل السلك الملفوف بتيار لبطارية

دروس مجال الظواهر الكهربائية  Clip_image025_thumb
دروس مجال الظواهر الكهربائية  Clip_image024_thumb
دروس مجال الظواهر الكهربائية  Clip_image026_thumb
دروس مجال الظواهر الكهربائية  Clip_image030_thumb
دروس مجال الظواهر الكهربائية  Clip_image028_thumb
دروس مجال الظواهر الكهربائية  Clip_image032_thumb
دروس مجال الظواهر الكهربائية  Clip_image034_thumb
دروس مجال الظواهر الكهربائية  Clip_image036_thumb

الملاحظة
ان المحرك يعتمد على التاثير المتبادل بين التيار و المغناطيس
الاستنتاج
لصنع المحرك الكهربائي تعتمد على طريقة التاثير المتبادل بين التيار الكهربائي و المغناطيس او فكرة تجربة لابلاس لانها تنتج قوة تدفع للحركة




عدل سابقا من قبل Admin في الثلاثاء أغسطس 11, 2015 11:54 am عدل 1 مرات

http://cem200.ahlamontada.net

9دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الثلاثاء أغسطس 11, 2015 11:59 am

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

العمل المخبري 2


االتاثير المتبادل بين مغناطيس و التيار الكهربائي

1-الاثر المغناطيسي للتيار الكهربائي
النشاط
نضع ابرة مغناطسية امام ناقل (تجربة ارستد)


دروس مجال الظواهر الكهربائية  11101


الملاحظة
انحراف الابرة المغناطسية عند مرور تيار كهربائي بسبب وجود تاثير متبادل بين مغنطة
الابرة و مرور التيار الكهرباي

الاستنتاج
يؤدي الى وجود تاثير مغناطيسي او اثر مغناطيسي عند مرور تيار كهربائي في حقل مغناطيس لمغناطيس اي وجود تاثير متبادل بين مغناطيس و تيار كهربائي

2-المغناطيس الكهربائي و الوشيعة
النشاط
نضع داخل وشيعة قضيب من الحديد ثم نصل الوشيع بتيار للبطارية و نقرب من الفضيب برادة الحديد



دروس مجال الظواهر الكهربائية  3am_phys_18-4

الملاحظة
انجذاب برادة الحديد  للقضيب عند مرور تيار كهربائي في الوشيعة
لان القضيب قد تمغنط

الاستنتاج
يتمغنط الجسم الحديدي عند مرور تيار كهربائي في الوشيعة الموجود بداخلها و هذا ما يسمى بالمغناطيس الكهربائي

عروض حول الموضوع



التأثير المتبادل بين المغناطيس و التيار

التأثير المتبادل بين المغناطيس والتيار


فلاش يوضح تجربة ارستد




عدل سابقا من قبل Admin في الخميس أكتوبر 08, 2015 11:40 am عدل 3 مرات

http://cem200.ahlamontada.net

10دروس مجال الظواهر الكهربائية  Empty رد: دروس مجال الظواهر الكهربائية في الثلاثاء أغسطس 11, 2015 12:21 pm

Admin


Admin
الدرس موجه للتلاميذ
تحضير الاستاذ بوديسة عبد القادر

مجال الظواهر الكهربائية

العمل المخبري 3

كيف اصنع محركا كهربائيا ؟

الوضعية التعليمية
في احد الايام شاهد طفل في شريط علمي حول المحرك الكهربائي و كيف يمكن صنعه بواسطة ادوات بسيطة مثل السلك النحاسي و قطعة الفلين و ابر الخياطة و بطارية و صفائح الزنك الصغيرة و مغانط  ففكر الطفل في صنع هذا المحرك حسب ما راه
برايك كيف يمكن صنع محرك كهربائي بوحود هذه الوسائل ؟



قطعة الفلين  دروس مجال الظواهر الكهربائية  9k=

سلك النحاس

 دروس مجال الظواهر الكهربائية  2Q==

 ابر الخياطة

 دروس مجال الظواهر الكهربائية  Z





بطارية


دروس مجال الظواهر الكهربائية  9k=




صفائح الزنك


دروس مجال الظواهر الكهربائية  2Q==

 مغناطيس

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcTaaGPuUWEwy6W8T3glJJGUxcFnrmWvXPUvNGEvQ4q-klxOhkXF





1-مبدا المحرك الكهربائي
النشاط
نقوم بفك محرك كهربائي صغير


دروس مجال الظواهر الكهربائية  PMDC-motor-construction

الملاحظة
انه يتكون من مغناطيس ثابت و بداخله وشيعة تدور حول محور معين حيث الوشيعة متصلة مع منبع التيار بواسطة فرشتين
الاستنتاج
ان المحرك الكهربائي يتكون من عنصرين اساسين هما المغناطيس و الوشيعة اي يعتمد على مرور تيار كهربائي امام مغناطيس و هذا ما يسمى مبدا التاثير المتبادل بين التيار و المغناطيس


دروس مجال الظواهر الكهربائية  %D8%A7%D9%84%D9%85%D8%BA%D9%86%D8%A7%D8%B7%D9%8A%D8%B3%D9%8A%D8%A906


2-مراحل صنع محرك كهربائي
مرحلة1
*تحضير الوسائل المستعملة

مغناطيس على شكل حرف U  - سلك نحاسي مغلق - سدادة الفلين- صفائح الزنك - ابر الخياطة - نواقل عادية - بطارية او مولد -قطعة خشبية للاستناد -مسامير



1 مغناطيس



دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcTGSfYLKflIZeQJur4WqphlvLDVFip_UKszPENVobm3EHUVV1ljhw
1 سدادة فلين

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcTonhMWpLAR0tHJK60RB57RfXB2INEhgV75Yd6zeG1QIKoeWOwnIA
4 ابر خياطة

دروس مجال الظواهر الكهربائية  Z
 سلك نحاسي طويل

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcT0jKMcod_AYKgfmAX-umx_fFfCrs6_Yh-wZC-QlmWj6IEWIhjb
 قطعة خشبية مستطيلة

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcT6uHT3pvty7DZhMdXvpsrHgx3vWbCvJYnyTvjrNhgKjQ6wuyhBeg
 2 صفيحة زنك مرنة

دروس مجال الظواهر الكهربائية  2Q==
 2 نواقل

دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcR5igb9U_2KWoPOKGAlmlJYTTVfeCw6LZLlImEynKw1iI9LkxQn
1بطارية

دروس مجال الظواهر الكهربائية  9k=
 4 مسامير
دروس مجال الظواهر الكهربائية  Images?q=tbn:ANd9GcSR7vjhkmCwGwAimEtoluqpVyHmiePa8TTMnucL9Brbwjs3B8Vb7A



مرحلة2
*طريقة العمل
-لف السلك النحاسي عدة لفات  حول قطعة الفلين على شكل وشيعة بحيث نشكل قطعة الفلين على شكل متوازي مستطيلات بعد قطعها بسكين
-وضع ابرتين في  وسط قطعة الفلين لتشكلا محور الدوران و ابرتين في احد جهات السدادة  على الطرفين لتوصيل التيار بين الصفائح و الوشيغة
-تبيت 4مسامير في القطعة الخشيبة على شكل X لتستعمل ثوابت استناد
-تثبيت صفائح الزنك في القطعة الخشبية لتستعمل موصلات للتيار بين النواقل و الابر   المثبتة في السدادة
-وضع السدادة الملفوف بها السلك او الوشيعة  فوق مسامير الاستناد فتصبح محمولة و قابلة للدوران
-وضع المغناطيس على شكل حرف U حيث تكون السدادة الملفوفة او الوشيعة بين طرفيه
-توصيل التيار بين البطارية و الصفائح عن طريق النواقل

مرحلة3
تجريب المحرك
نجعل التيار يمر الى الوشيعة او الملف الموجودة بين طرفي المغناطيس عن طريق الصفائح فيمر التيار الكهربائي داخل الخقل المغناطيسي اي وجود تاثير متبادل بين التيار و المغناطيس مما يسبب تولد قوة محركة تؤدي الى دوران الوسيعة  و الحصول على دوران


دروس مجال الظواهر الكهربائية  Itg01-phi12-148a



دروس مجال الظواهر الكهربائية  P1000247

الاستنتاج
ان عمل المحرك الكهربائي يعتمد على  مرور تيار كهربائي في حقل مغناطيسي اي على مبدا التاثير المتبادل بين التيار الكهربائي و المغناطيس


دروس مجال الظواهر الكهربائية  Ejs_Open_Source_Direct_Current_Electrical_Motor_Model_Java_Applet_%28_DC_Motor_%29_80_degree_split_ring



عدل سابقا من قبل Admin في الثلاثاء أغسطس 11, 2015 12:56 pm عدل 2 مرات

http://cem200.ahlamontada.net

الرجوع الى أعلى الصفحة  رسالة [صفحة 1 من اصل 1]

صلاحيات هذا المنتدى:
لاتستطيع الرد على المواضيع في هذا المنتدى
